系統概述

傳統的門禁系統中門禁控制器之間通信大多采用RS232，RS422，RS485或光電隔離環等串行通信技術。在安裝門禁系統時，需要單獨布線，抗干擾能力差，而且還占用上層管理計算機的硬件資源等，不僅施工工程量大，也給門禁用戶帶來諸多不便。特別是一些門禁現場(如實驗室、高檔寫字樓、智能小區等)建筑物的裝修和綜合布線已經完成，不允許進行重新布線，這就更限制了傳統門禁的應用領域。

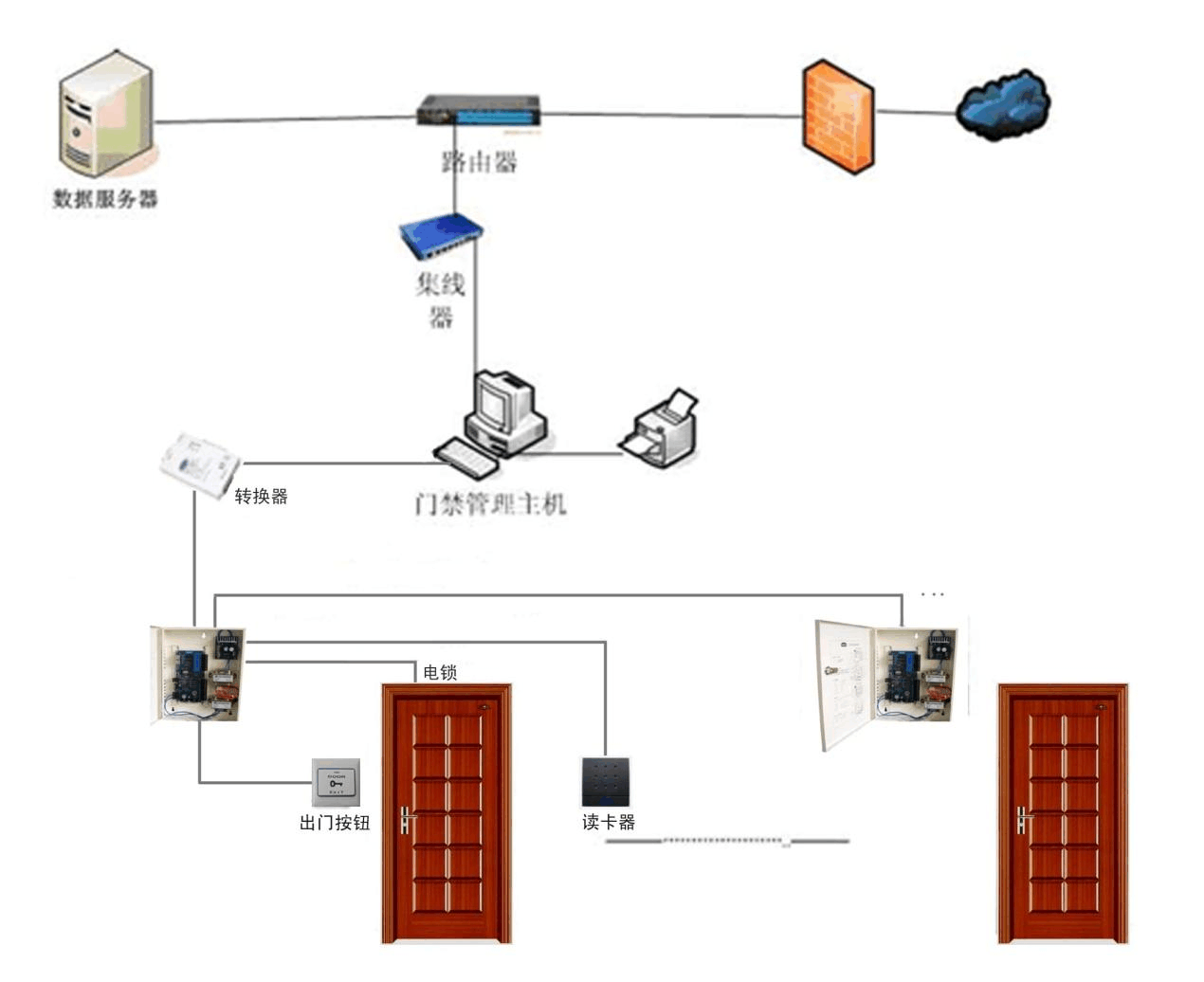

在網絡得到廣泛應用的當今時代，如何利用以太網改造傳統實驗室門禁考勤系統，以組建大范圍遠程分布式控制門禁系統成為一個迫切需要解決的課題。在此，本文提出了一種便于安裝、不必重新布線、基于現有以太網的遠程分布式門禁考勤系統，該系統通過下位PC機存儲進出實驗室人員的數據，將傳統的門禁控制器與上層管理計算機之間的通信轉變?yōu)橄挛籔C機與上層管理計算機之間的進行批量數據的通信，提高了門禁考勤的處理速度，并且在網絡通訊出現問題的時候保證了系統的穩定性。

該實驗室門禁考勤系統的設計目的是實現人員出入控制、考勤數據采集、數據統計和信息查詢過程的自動化;方便人員進出開鎖與報到，方便管理人員統計、考核實驗室人員出勤情況，方便教學人員查詢、考核各班級出勤率。系統采用模塊化設計，可以稍加裁剪改造為適于智能小區、公園景點、多校區圖書館等多種不同場合的大范圍分布式遠程門禁考勤系統。

系統功能

門禁考勤系統在規定的實驗時間保存實驗室人員刷卡的時間和卡號信息;非上實驗時間有人刷卡時檢驗卡是否有效、是否在允許進出的時間段，卡有效且在允許的時間段則控制電磁門鎖開關打開門，并保存此進出記錄，否則發出報警提示信息。根據學生所在系別的不同，該系統可識別不同類別的卡，控制不同使用者的允許進出的時間及允許進出的位置。可以完成制卡操作，也可對失效或遺失的IC卡進行掛失，防止過期或者丟失的卡被繼續使用，以有效地控制門禁。系統的總服務器端的管理軟件，可完成查詢、統計和自動生成報表等功能，方便管理人員按部門或日期查詢統計學生出勤、請假等各種記錄，這些記錄可由SQLServer2000或Oracle9i等大型數據庫產品存儲。

本文系統的單元門禁考勤端比其他現有的基于以太網的分布式門禁系統具有更多的功能，門禁考勤系統需要實時準確的返回整個單元系統端的讀卡數據，但基于以太網的門禁考勤系統人員進出登記和考勤登記速度依賴于網絡的通訊性能，而網絡的性能是不穩定的，在網絡狀態不好或出現數據堵塞時，網絡自動進行多次校驗和重發，這就影響了整個門禁系統的實時性能。

另外，在網絡出現故障，如HUB或交換機斷電、網線斷開等原因?qū)е麻T禁控制器與上層管理計算機的通信中斷時，整個系統就不能很好的工作，本文在單元門禁考勤端增加了一個臨時數據庫，用于臨時存儲實驗室人員進出考勤記錄，臨時數據庫可以使用Access之類的小型數據庫產品。這樣在網絡出現故障的時候就可以臨時使用單元門禁考勤端的數據，增強了系統的穩定性。
